在網絡定時中使用微型烤箱振蕩器指南
微型恒溫晶體振蕩器一般被應用于高溫度的環境工作范圍下,所以恒溫晶振也是具備溫度補償功率的一種恒溫控制振蕩器,烤箱控制晶體振蕩器(OCXO)主要應用領域分析有:電信基礎設施,軍事與太空,工業與醫療等領域范圍使用,現如今的OCXO晶體振蕩器為了提供頻率溫度性在精度,溫度,尺寸等多方面參數開發了不少的設計改變.
在傳統的OCXO中,為了提高頻率穩定性,實際上是環境溫度的影響通過將整個振蕩器封閉在保持恒定高溫的"烘箱"中來消除,傳統的OCXO體積龐大,價格昂貴,耗電量大,現如今的微型烤箱將石英晶體振蕩器保持在大致恒定的溫度略高于規定的工作溫度范圍,例如,對于具有工作的設備,≈92°溫度范圍為-40°至+85°C,然后將整個組件作為T(mén)CXO和溫度掃描處理在工廠進行,每個設備都有一個校正曲線,這導致振蕩器在-40°至+85°C范圍內的典型穩定性?xún)?yōu)于±50ppb.

這意味著每個設備都已經過測試在溫度室的整個工作溫度范圍內,指定的工作溫度我們的數據表是OCXO附近的空氣數據表,因?yàn)榭鞠錄](méi)有嚴格的傳統的OCXO晶振要求的溫度要求,它可以以較低的成本實現小包裝,請注意,OCXO附近的熱源可能會使電路板溫度高于空氣溫度,如果由于,OCXO的內部溫度超過其規定的最高工作溫度在客戶模塊內對流加熱,OCXO將不再保持其穩定性,這個可以即使OCXO外部的空氣溫度仍低于OCXO的最大運行溫度,也會發生這種情況溫度.
重要的是要意識到熱量雖然通常被認為是不需要的副產品,但它卻能提供熱量OCXO晶體振蕩器的穩定性,如果電路板溫度低于最高工作溫度無需冷卻設備-實際上冷卻可能對其短期和中期穩定性有害,電源注意事項:建議使用本地電源穩壓器將器件與外部電源噪聲隔離源,本地電源的尺寸必須能夠處理電源的預熱電流設備,Miniature OCXO的預熱功耗受限于下表:建議將OCXO的電源與靠近器件的10uF電容去耦.

如果指定了電壓控制,重要的是要認識到典型靈敏度為+8ppm/V和a控制電壓的小誤差可能導致相當大的頻率誤差,正因?yàn)槿绱丝刂齐妷盒枰拷麿CXO的地連接,因?yàn)榻拥匾€阻抗可能引入由流過它的相對大的電流引起的電壓(=頻率)誤差,在穩態條件下,OCXO將按照規范執行,a之后達到穩定狀態"預熱"時段,包括振蕩器和安裝它的電路板,條件恒溫和氣流,對于漫游一致性測試,建議啟動在開始測量之前,電路板至少24小時(如果部件最近焊接,則為48小時)并保持溫度變化在±1°C范圍內.
OCXO外部溫度的變化將導致電流增加或減少烤箱加熱器試圖保持其溫度,這是一個臨界阻尼閉環系統及其響應將滯后于外部刺激,導致石英晶振相位和頻率變化(即頻率漂移),因此,最好將外部溫度波動保持在最低限度,主要原因溫度波動是風扇以不同速度運行或使用時氣流量的變化間歇,溫度變化的另一個來源是OCXO附近的電路接通間歇,這可以產生足夠的熱量來干擾熱平衡,最好保留這樣的電路遠離振蕩器.由于不需要冷卻OCXO,因此可以大大提高其短期和中期穩定性將其與環境隔離,兩個重要因素是電路板布局和氣流.
印刷電路板布局考慮因素:應用標準RF實踐,保持軌道短路并將有源晶振放置在定時電路附近,使用推薦的焊盤布局,雖然使用地面和電源架一般來說,一個好的做法是,為避免熱能損失,不應使用這些平面(銅澆注)在任何層中的OCXO下面,出于同樣的原因,不要在OCXO下面布置任何軌道區域,建議將此禁區超出振蕩器的大小至少一定量相當于所用板的厚度,例如,如果在2上使用具有9.7x7.5mm占位面積的振蕩器mm厚的多層板,軌道和平面禁區應至少為13.7x11.5mm.

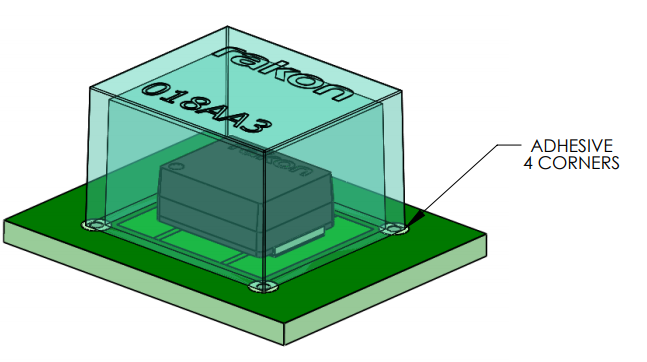

為了滿足規范要求,OCXO必須屏蔽溫度氣流,將振蕩器放在空氣流動的地方低,可以使用高大的部件或機械部件來局部地屏蔽振蕩器,如果無法做到這一點或屏蔽不充分,可在OCXO上方放置塑料或金屬蓋,石英晶體振蕩器部件適用于回流焊接,其工藝與包含在內的型材兼容規格.
