ARGO晶振 ARGO晶振公司是專業提供和設計波段頻率控制設備和微波無線通信零部件.我們還分銷日本,歐洲和美國的一些知名品牌零部件.我們致力于發展與計算機,IT和無線通信公司無任何界限的信息時代.我們秉承經營者的踏實,誠懇的態度,互惠互利的精神,實現共贏的目標,以誠信為本,誠信為本,公平交易為宗旨,以誠信,勤勉,誠信,精神質量第一,客戶滿意的經營理念,將以?xún)?yōu)良的產品質量,優惠的價格,優質的服務與您建立長期穩定的合作關系,共創輝煌事業.
- 產品型號：37097946
- 晶振頻率：9.600~52.000MHZ

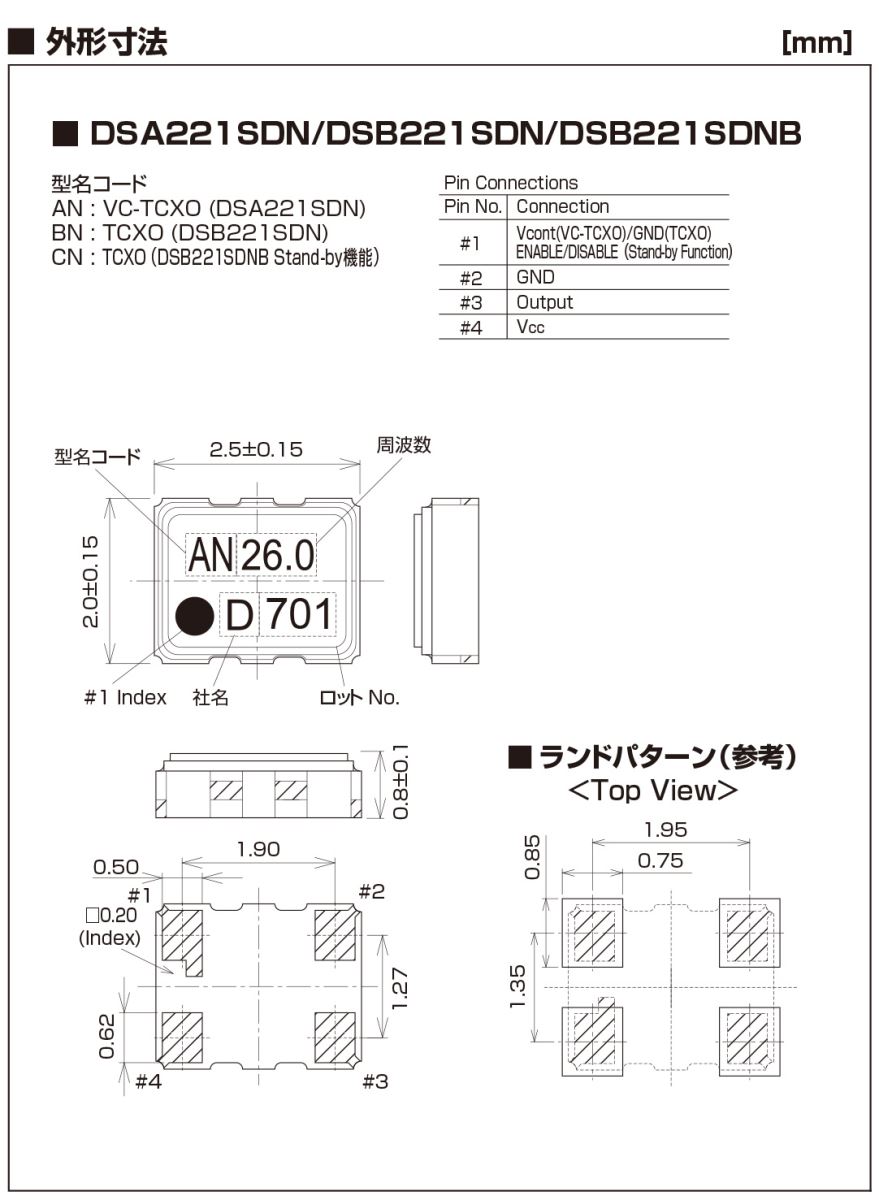

- 晶振尺寸：2.5*2.0*1.8mm詳細資料參考PDF
- 產品應用： 專用于GPS定位導航系統晶振產品質地輕,"1XXB16367MAA"體積小,低抖動,低功耗,低電壓,低插損,低電平,高精度,高品質...衛星導航,航空航天,軍事定位使用的晶振便是KDS晶振品牌系列DSB221SDN晶振,26MHZ頻率,1.8V~3.3V電壓,...
-
-

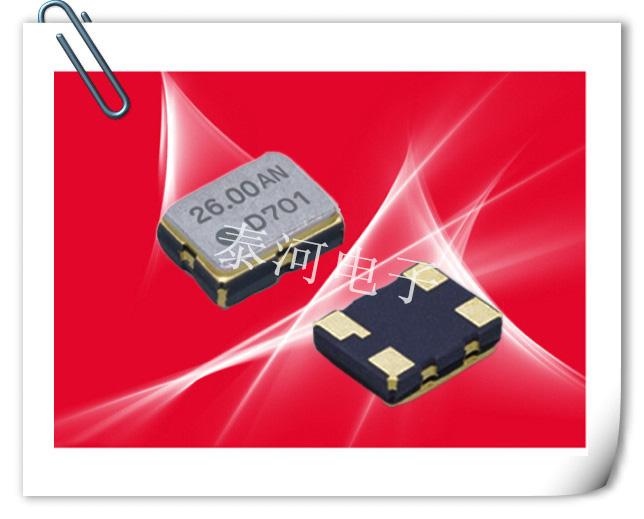

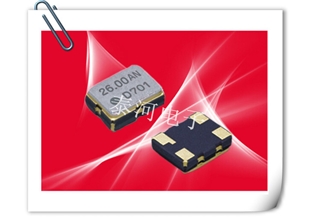

溫補晶振,DSB221SDN晶振,GPRS定位系統導航晶振,26M溫補晶振,1XXB16367MAA
.jpg)
溫補晶振,DSB221SDN晶振,GPRS定位系統導航晶振,26M溫補晶振,"1XXB16367MAA"中心頻率:9.6~52.000MHZ
常用頻率范圍:16.367667M晶振,16.368M晶振,16.369M晶振,26M晶振,33.6M晶振
電源電壓輸出范圍:+1.68~+3.5V
電源電壓:+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流:+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
航欄(9).jpg)
KDS晶振公司自1959年的創業以來，"1XXB16367MAA"大真空晶振公司是“信賴的人”、“信賴的產品”、“信賴的企業”、“信賴的企業”、“信賴”的理念的基礎、高度化的時代的需求的產品制作，與世界中的客戶締結了信賴的羈絆。KDS晶振公司作為全球事業的水晶裝置，開發了對地球環境的水晶裝置，更加方便舒適的下一代電子社會的實現貢獻過來。
在日本大真空中，開發多種多樣化的市場的需要開發多彩的水晶裝置，并提出了一步的解決方案。并且，為了快速和順暢地提供，所有領域的專家都能超越部分聯合的公司內部體制。支撐著大真空的信賴的，是由泰河電子職員的快速的對應力和協同效果。人創造的，人的支持，“KDS”品牌。每天的業務中積累的一個人的小小的信賴，連接著客戶的巨大的信賴。歡迎登陸KDS晶振官網查詢更多資料:http://www.robbia.com.cn/KDScrystal/
溫補晶振,DSB221SDN晶振,GPRS定位系統導航晶振,26M溫補晶振.
| 型名 | DSB221SDN晶振 (TCXO) | |||
| 出力周波數範囲 | 9.6?52MHz | |||
| 標準周波數 | 16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz | |||
| 電源電圧範囲 | +1.68?+3.5V | |||
| 電源電圧（Vcc） | +1.8V/+2.6V/+2.8V/+3.0V/+3.3V | |||
| 消費電流 | +1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz） | |||
| スタンバイ時電流 | - | |||
| 出力電圧 | 0.8Vp-p min.（f≦52MHz）（クリップドサイン波/DC-coupled） | |||
| 出力負荷 | 10kΩ//10pF | |||
| 周波數安定度 | 常溫偏差 | ±1.5×10-6 max.（After 2 reflows） | ||
| 溫度特性 |
±0.5×10-6,±2.5×10-6 max./-30?+85℃ ±0.5×10-6,±2.5×10-6 max./-40?+85℃（Option） |
|||
| 電源電圧特性 | ±0.2×10-6 max.（VCC ±5%） | |||
| 負荷変動特性 | ±0.2×10-6 max.（10kΩ//10pF±10%） | |||
| 経時変化 | ±1.0×10-6 max./year | |||
| 周波數制御 | 制御感度 | - | ||
| 周波數制御極性 | - | |||
| 起動時間 | 2.0ms max. | |||
| 出力イネーブル時間 | - | |||
|
位相ノイズ Offset 100Hz Offset 1kHz Offset 10kHz Offset 100kHz |
[f≦26MHz] -115dBc/Hz -130dBc/Hz -150dBc/Hz -155dBc/Hz |
[26MHz＜f≦40MHz] -110dBc/Hz -130dBc/Hz -150dBc/Hz -155dBc/Hz |
[40MHz＜f≦52MHz] -105dBc/Hz -125dBc/Hz -145dBc/Hz -150dBc/Hz |
|
| 梱包単位 | 2000pcs./reel（φ180） | |||
.jpg)
.jpg)
"1XXB16367MAA"所有產品的共同點
1：抗沖擊
抗沖擊是指產品晶體可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因?yàn)闊o(wú)論何種晶體產品,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
2：輻射
暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.
3：化學制劑/pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品.
4：粘合劑
請勿使用可能導致產品所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能.)
5：鹵化合物
請勿在鹵素氣體環境下使用產品.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
6：靜電
過高的靜電可能會損壞產品,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
保方針(2).jpg)
質量政策
加高電子本著顧客滿意與質量領先的使命感，為提供客戶穩定的產品質量，本公司均依照TS16949 /ISO9001的國際質量認證要求，執行并建構質量保證系統,實行嚴格的質量控管制度,加高電子質量管理系統的推動執行，是由質量政策展開,合理化推動質量管理，落實質量系統有效實施 ,相繼于2000年取得 ISO9001 認證，2006年經BVQi驗證取得ISO/ TS16949 質量系統之標準。
環境政策
"1XXB16367MAA"產品內不含對環境及人體造成損害物質.產品壽命終止時,有最大比例回收再使用,是加高綠色化產品政策.
我們確實遵循RoHS （歐盟電子電機產品有害物質禁限用指令)、SONY 技術標準文件(SS-00259)及其他法規與客戶要求,推動環境教育活動,持續強化全員及供貨商的環保觀念及認知重視無有害物質的產品及生產過程,致力推動設計綠色產品。
.jpg)
深圳泰河電子公司主要生產產品為全系列石英晶體振蕩子即:"1XXB16367MAA"石英晶體諧振器,(DIP晶體和貼片晶振).石英晶體振蕩器(SMD OSCILLATOR) 和石英晶振控制振蕩器(SMD晶振VCXO壓控晶振).泰河電子公司擁有超過10年以上的生產經驗.秉持著持續開發與專業技術支持.提供使用者最佳的解決方案及最好的服務品質.產品廣泛用于移動通訊機,數字電視,計算機周邊產品,數碼產品,GPS,通信基站.等高科技產品.其中我司的SMD陶瓷中頻濾波器,SMD陶瓷諧振器等晶振,在通訊機和高檔次游戲機上使用時與日本村田（MURATA）公司性能兼容,體積小,高性能,超薄型.我們擁有日本先進生產技術和技術人員,從韓國SANSUNG公司,SUNIC公司,日本HAMAI公司引進劃片,成模,研磨,檢測.等高精密的自動設備,構造成現代化完美的機械化生產線,從而提高了產品合格率、可靠性、一致性，成本大大降低.同時,我們還擁有一支服務誠懇,兢兢業業,及具競爭意識的銷售團隊,產品主要銷往新加坡,馬來西亞,巴西,澳大利亞,美國,加拿大等國家.我們的銷售與生產完美的融為一體.
