- 產品型號：NK2520
- 晶振頻率：16.000~66.000MHZ
- 晶振尺寸：2.5*2.0mm
- 產品應用： NKS2Series晶體,臺灣百利通亞陶晶振,陶瓷晶振出自于臺灣,亞陶科技成立于西元2000年7月,提供客戶高效能與高穩定度頻率解決方案,在晶振產業中已廣受好評.主要生產表面黏著式(SMD)石英晶體系列產品,應用于資訊、通訊、醫...
-
-

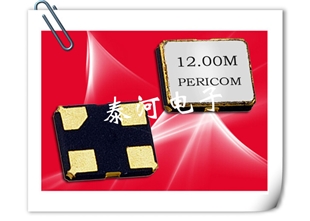

NKS2 Series晶體,臺灣百利通亞陶晶振,陶瓷晶振
.jpg)
NKS2 Series晶體,臺灣百利通亞陶晶振,陶瓷晶振出自于臺灣,亞陶科技成立于西元2000年7月,提供客戶高效能與高穩定度頻率解決方案,在晶振產業中已廣受好評.主要生產表面黏著式(SMD)石英晶體系列產品,應用于資訊、通訊、醫療、安控、汽車與消費性電子等產業.
亞陶科技是美商Pericom集團 (NASDQ: PSEM) 的子公司,在2010年,亞陶科技正式更名為「百利通亞陶科技股份有限公司」,公司英文名字則是PSE Technology Corporation,(PSE是擷取母公司Pericom與品牌名Saronix Ecera的第一個字母而組成).SaRonix-eCera仍為Pericom公司頻率控制產品的品牌.
| 晶振各項參數 | 符號 | NKS2貼片晶振參數規格說明 | 需知條件 |
| 額定頻率范圍 | f_nom | 6.000MHz ~ 66.000MHz |
基頻 對于超出標準的規格說明， 請聯系我們以便獲取相關信息。 |
| 儲存溫度 | T_stg | -55°C ~ +125°C | 裸存 |
| 工作溫度 | T_use | -20°C ~ +70°C or -40°C ~ +85°C | |
| 激勵功率 | DL | 10µW typ.(100µW Max.) | 推薦:1µW ~ 100µW |
| 頻率公差 | f_tol |
±50 × 10-6 (標準), (±15 × 10-6 ~ ±50 × 10-6 可用) |
+25°C 對于超出標準的規格說明， 請聯系我們以便獲取相關的信息。 |
| 頻率溫度特征 | f_tem |
±10 ppm,±20 ppm,±30 ppm或±50 ppm(-20 + 70°C) ±30 ppm或±50 ppm(-40 + 85°C) |
對于超出標準的規格說明， 請聯系我們以便獲取相關的信息。 |
| 負載電容 | CL | 7pF ~ 32pF |
對于超出標準的規格說明， 請聯系我們以便獲取相關的信息。 |
| 串聯電阻（ESR） | R1 | 如下表所示 |
-40°C to +85°C, DL = 100µW |
| 頻率老化 | f_age | ±3 × 10-6 / year Max. | +25°C,第一年 |
.jpg)
.jpg)
設計振蕩回路的注意事項

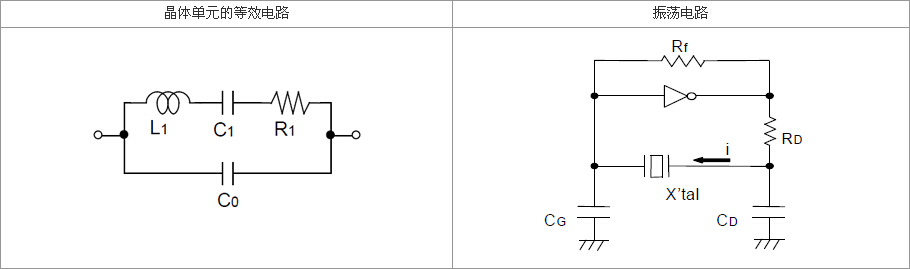

1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。
3. 負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
頻率和負載電容特征圖器
振蕩回路參數設置參考
.jpg)
