大開眼界—拆解有源晶振內部結構原來是這樣的

來源:http://www.robbia.com.cn 作者:taiheth 2014年02月26

      晶振分為有源晶振和無源晶振兩大類型,這個大家都非常了解。但是還是經常遇到對晶振概念一概不知的采購商。口頭上和客戶解釋有源晶振和無源晶振的區別也只是起到微乎其微的作用。因為這個要根據內部電路客戶才能清楚自己想要的是哪一款晶振。而了解內部電路的也絕多數是工程師了,工程師也是很少出來詢價了,假使就算真的詢價了,還怕工程師不知道自己想要的是有源晶振還是無源晶振嗎?
    無源晶振和有源晶振在外觀上是無法肉眼區分的,而無源晶振和有源晶振在使用上也是非常大的差距的。無源晶振通常以2腳和4腳常見和使用,有源晶振就一定是4腳以上的了,四腳有源晶振使用比較廣泛,2腳和4腳的無源晶振需要借助外部的時鐘電路來產生振蕩信號,自身則是無法振蕩起來的。因此無源晶振是沒有電壓的,信號電平都是可以變化的,完全得根據起振電路來決定,同樣的晶振可以適用于多種電壓,達到多種不同的時鐘信號壓電要求,價格也比較低,兩個腳的插件晶振,圓柱形狀價格在0.09-0.14元左右,當然進口的就要貴一些了。0.36-0.55左右了,橢圓插件晶振,俗稱49/S晶振,價格也都是0.2元到0.4左右。為什么會有區間價格了,并不是因為其所在的廠家不同,才會有這個區間價格,不然這個區間價也相差太遠了,因為晶振的參數不同,而起到決定晶振價格性的參數主要有兩個,第一個是品牌,工藝比較發達的日系品牌的晶振價格相對國產來說比較貴一點。第二個是晶振的精度值,精度越高的晶振價格相對精度低的來說比較貴,當然性能上也相對穩定些。第二個是負載電容,這個影響倒不是很大,但是比較偏的負載,價格就相對比較貴了。無源晶振相對于有源晶振來說,其主要缺點就是信號質量比較差,通常需要精確匹配外圍電路,例如一些電容,電感,電阻等元器件。在更換不同頻率的晶體時周邊配置電路也需要做相對應的調整。使用時。建議采用精度較高的石英晶振,盡可能不要采用精度低的陶瓷晶振。

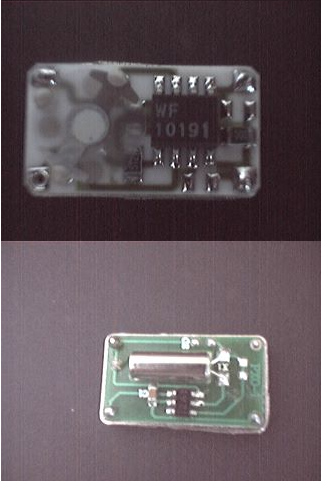

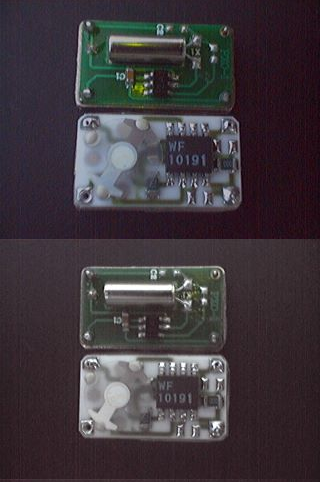

    有源晶振通常都是4腳以上的,是一個完整的振蕩器,其中除了石英晶振之外,還有晶體管和電阻電容等元件,因此體積比較大。相比無源晶振來說,有源晶振信號質量比較好,性能穩定,而且連接方式也比較簡單,無需復雜的配置電路。有源晶振相比無源晶振也有自身的缺陷,因其信號電平是固定的,所以需要選擇好合適的輸出電平,靈活性較差,價格也相對較高。對時序要求比較敏感的應用,還是有源晶振好,因為可以選用比較精密的晶振,甚至是高檔的溫補晶振,下面就讓我們打開眼界,了解有源晶振的內部結構圖到底是什么樣的。




    有源晶振通常比無源晶振要厚一點,以前很多有源晶振都是插件的,現在市場普遍使用的都是表貼式的了。
