石英晶振的焊接方式和保存條件
來源：http://www.robbia.com.cn 作者：taiheth 2012年10月17
本文由泰河電子工程部整理合成
一、圓柱形晶振安裝工藝要求：
1、如圖1，在插件時圓柱形晶振需臥貼于線路板面上，不能離空。
2、如圖2，晶振主體臥在板上的絲印內，緊貼PCB板，晶振主體不能超出絲印范圍。
3、如圖3，打適量黃膠水在晶振與PCB板之間，將晶振固定在PCB板上。
圖1 晶振主體臥貼
圖2 晶振主體臥在

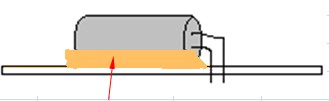

圖3 打適量黃膠水在晶振與PCB板之間
二、扁平狀晶振安裝工藝要求：
1、如圖4，安裝扁平狀晶振時，晶振的底部要緊貼于線路板面上，不能離空。
圖四 扁平狀晶振底部要緊貼線路板面
石英晶體的心臟部件為石英晶片，它隨晶體頻率的增加而變薄，因此對于中、高頻晶體在使用、運輸過程中應避免發生劇烈沖擊和碰撞。以防因晶片破裂而造成產品失效。
注意： 石英晶體是靠導電膠連接基座和晶片的。導電膠的主要成分是銀粉和環氧樹脂。環氧樹脂在高溫下會失效。因此建議石英晶體應避免在150℃以上長時間存放。
