4P160F35CDT晶振  參數表  ATSSM4P [4 Pad]晶體系列在經過驗證的電阻焊接金屬中提供了出色的長期穩定性和可靠性包中。優異的防震性能使其適用于微處理器、電信、工業、消費電子和網絡應用。回流溫度曲線要求,符合AEC-Q200標準.

CTS晶振規格	單位	ATSSM4P晶振	石英晶振基本條件
標準頻率	f_nom	16MHz	標準頻率
儲存溫度	T_stg	-40°C - + 85°C	裸存
工作溫度	T_use	-20°C - +70°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±30 × 10-6 (標準), (±30 × 10-6 ～ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.robbia.com.cn
頻率溫度特征	f_tem	±50 × 10-6/-0°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	18PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	40 Ohms	-40°C —  +85°C, DL = 100μW
頻率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

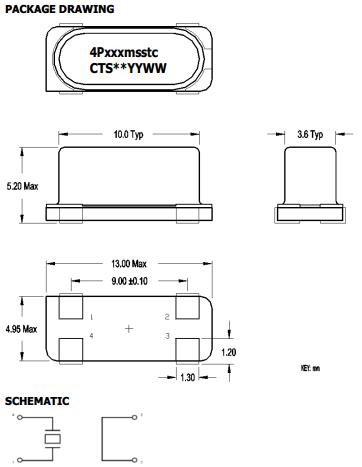

CTS晶振ATSSM4P,4P160F35CDT石英SMD晶體  尺寸圖


4P160F35CDT晶振  使用注意事項
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個無源晶振產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。CTS晶振ATSSM4P,4P160F35CDT石英SMD晶體
撞擊
雖然貼片晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
SMD產品
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得時鐘晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
引線類型產品
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。
請?jiān)跊]有直射陽光，不發生結露的場所保管。CTS晶振ATSSM4P,4P160F35CDT石英SMD晶體

CTS晶振公司環保基本理念：
我們將建立一種可測量的發展和改進的目標指標，定期進行內審和管理評審。在現有的或新生的各種活動中不斷監測和改進環境績效。通過對生產活動的持續改進和促進對低效或無效的環境法律法規進行合理化轉變，努力提高環境管理中資本的效力。
將生產活動中的環境因素和環境影響的分析納入我們的決策中來，確保活動中每一分子的運作和發展都體現對污染預防方針的貫徹。
我們將定期對雇員進行教育和培訓，確保他們能夠安全高效的工作，樹立他們的環保責任感。 與雇員、客戶、公眾、政府及關注公司環境績效和持續改進計劃的相關方進行充分開放的信息交流。
CTS無源石英晶體公司的目標是保證產品繼續滿足客戶要求的同時對環境的影響降到最小，在生產過程中不斷節約能源和資源，努力實現環境管理體系與環境行為持續改進。CTS晶振ATSSM4P,4P160F35CDT石英SMD晶體
承諾保護環境，重視員工、客戶和公眾的健康和安全。我們從事任何活動，都要以注重安全和環保方式，并考慮到生態系統的復雜性和相關性。
建立目標指標、監測程序，利用最好的管理手段，應用節約成本的技術，持續改進我們的環境表現。我們承諾采取積極的、預防性的戰略管理來對自然環境和地方社區的影響最小化。

Manufacturer Part Number原廠編碼	歐美晶振廠家	Series型號	Frequency	Size / Dimension 尺寸
4P143F35IDT	CTS晶振	ATSSM4P	14.31818MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P143F35IET	CTS晶振	ATSSM4P	14.31818MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P143F35IST	CTS晶振	ATSSM4P	14.31818MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P147F35CDT	CTS晶振	ATSSM4P	14.7456MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P147F35CET	CTS晶振	ATSSM4P	14.7456MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P147F35CST	CTS晶振	ATSSM4P	14.7456MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P147F35IDT	CTS晶振	ATSSM4P	14.7456MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P147F35IET	CTS晶振	ATSSM4P	14.7456MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P147F35IST	CTS晶振	ATSSM4P	14.7456MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P160F35CDT	CTS晶振	ATSSM4P	16MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P160F35CET	CTS晶振	ATSSM4P	16MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P160F35CST	CTS晶振	ATSSM4P	16MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P160F35IDT	CTS晶振	ATSSM4P	16MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P160F35IET	CTS晶振	ATSSM4P	16MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P160F35IST	CTS晶振	ATSSM4P	16MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P184F35CDT	CTS晶振	ATSSM4P	18.432MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P184F35CET	CTS晶振	ATSSM4P	18.432MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P184F35CST	CTS晶振	ATSSM4P	18.432MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P184F35IDT	CTS晶振	ATSSM4P	18.432MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P184F35IET	CTS晶振	ATSSM4P	18.432MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P184F35IST	CTS晶振	ATSSM4P	18.432MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P200F35CDT	CTS晶振	ATSSM4P	20MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P200F35CET	CTS晶振	ATSSM4P	20MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P200F35CST	CTS晶振	ATSSM4P	20MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P200F35IDT	CTS晶振	ATSSM4P	20MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P200F35IET	CTS晶振	ATSSM4P	20MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P200F35IST	CTS晶振	ATSSM4P	20MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P240F35CDT	CTS晶振	ATSSM4P	24MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P240F35CET	CTS晶振	ATSSM4P	24MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P240F35CST	CTS晶振	ATSSM4P	24MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P240F35IDT	CTS晶振	ATSSM4P	24MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P240F35IET	CTS晶振	ATSSM4P	24MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P240F35IST	CTS晶振	ATSSM4P	24MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P24MF35CDT	CTS晶振	ATSSM4P	24.7456MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P24MF35CET	CTS晶振	ATSSM4P	24.7456MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P24MF35CST	CTS晶振	ATSSM4P	24.7456MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P24MF35IDT	CTS晶振	ATSSM4P	24.7456MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P24MF35IET	CTS晶振	ATSSM4P	24.7456MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P24MF35IST	CTS晶振	ATSSM4P	24.7456MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P250F35CDT	CTS貼片晶振	ATSSM4P	25MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P250F35CET	CTS晶振	ATSSM4P	25MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P250F35CST	CTS晶振	ATSSM4P	25MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P250F35IDT	CTS晶振	ATSSM4P	25MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P250F35IET	CTS晶振	ATSSM4P	25MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
4P250F35IST	CTS晶振	ATSSM4P	25MHz	0.512" L x 0.191" W (13.00mm x 4.85mm)
